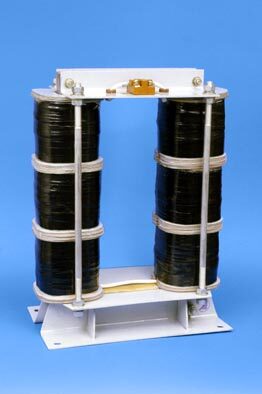

Назначение ТНШ-0,66
Трансформаторы ТНШ-0,66 предназначены для передачи сигнала устройствам защиты и управления в электроустановках частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Трансформаторы ТНШ 0 66 изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У" и от минус 10°С до плюс 55°С для исполнения "Т";
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - вертикальное.
ТНШ-0,66 Технические данные. Таблица 1
| Название параметра |
Норма |
| Номинальное напряжение, кВ |
0,66
|
| Наибольшее рабочее напряжение, кВ |
0,8
|
| Номинальный вторичный ток, А |
5
|
| Номинальная частота переменного тока, Гц |
50 или 60
|
| Номинальный первичный ток, А |
15000, 25000
|
| Класс точности |
10Р*
|
Номинальная вторичная нагрузка с коэффициентом мощности
cos j= 0,8, В•А |
50 |
| Кратность трехсекундного тока термической стойкости |
2,2
|
| Номинальная предельная кратность |
2
|
Примечание:
*) При отсутствии влияния соседних фаз и обратной шины «родной» фазы – погрешность трансформатора может соответствовать классу точности 0,5.
Таблица 2
|
Тип трансформатора
|
Номинальный первичный ток, А
|
Размеры, мм
|
Масса, кг
|
|
A
|
A1
|
A2
|
H
|
H1
|
L
|
L1
|
B
|
B1 |
С
|
| ТНШ-0,66 У3, Т3 |
15 000 |
320
|
120
|
46
|
480
|
370
|
366
|
115 |
208
|
166 |
70 |
52
|
| ТНШ-0,66 У3, Т3 |
25 000 |
380
|
170
|
70
|
770
|
610
|
498 |
170 |
236
|
180 |
100 |
170
|
Общий вид трансформатора (чертеж)
ОТГРУЗКА ПРОДУКЦИИ В ЛЮБОЙ РЕГИОН РОССИИ, ДОСТАВКА ДО ТРАНСПОРТНОЙ КОМПАНИИ БЕСПЛАТНО.
